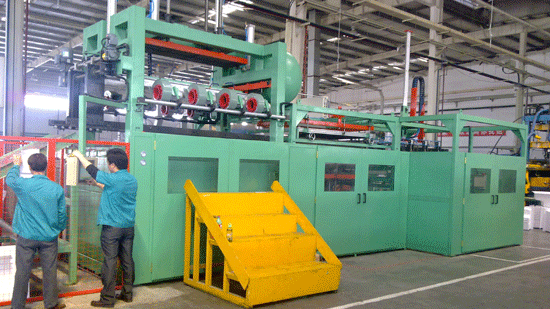

對于中大型的冰箱生產企業，推薦生產效率高的多工位真空成型機，該設備分上料、加熱、成型三個工位，自動上、下料連續生產。
◆
上料部分由真空吸盤吸取板材到對中裝置上，并最終由輸送鏈條夾住板材在輸送導軌上運行，板材在鏈條的上部運行，與鏈條沒有摩擦，在板材的下表面（高光成型面）不會因摩擦而產生粉末，影響板材成型報廢。
◆
加熱部分由上、下均可調整的石英輻射器組成，選用Raytek遠紅外測溫儀直接檢測受熱板材的溫度，避免外界環境溫度的影響。
◆
成型時通過氣控角座閥和比例閥調節吹泡和脫模的空氣流量；同時選用高精度高度傳感器，測定板材吹泡預拉深的高度，保證連續生產的一致性。
◆
模臺由伺服電機驅動升降，電機驅動的齒輪齒條結構，準確的快慢速及定位，脫模效果好，穩定性好，故障率低，且故障點較直觀，易于維修。
◆
電機驅動機構可保持設備清潔干凈，噪音低，模臺運行平穩，產品質量穩定。
◆
由于選用德國SIEMENS
HS716加熱控制卡，合理的能耗控制，箱膽的單臺能耗可降至1.5Kwh，從而降低生產成本。
◆
產品質量穩定，合格率達到97%以上。
◆
內膽板材厚度可降低至3.0-3.2mm，較普遍使用厚度3.6-3.8mm的板材可節省20%的原材料成本。
◆
技術規格：
|
型號 |
TVF2000 |
|
設備外形尺寸： |
L12000*W4500*H4500 mm |
|
成型面積： |
L2000mm*W900mm |
|
最大成型深度 |
650mm |
|
成型方式 |
凸模成型、壓空輔助成型（可選） |
|
使用板材 |
ABS、PS、HIPS |
|
板材厚度 |
1.0-5.2mm |
|
節拍 |
厚度3.0-4.0mm板材：55-60套/小時
厚度1.0-1.6mm板材：120-144套/小時 |
|
合格率 |
≥98％ |
|
電源 |
3相380V
225KW |
|
氣源 |
0.6-0.8 MPa |
|
電機 |
SEW伺服電機 |
|
電控系統 |
SIEMENS PLC控制系統 |
|
加熱系統 |
SIEMENS HS716
加熱控制系統/固態繼電器（可選） |
|
氣動元件 |
SMC
氣動元件
/ FESTO
氣動元件 |
|
真空泵 |
德國BECKER / 海門無油真空泵
/
水環式真空泵（可選） |
|
模溫機、冷水機 |
上海王牌 / 張家港環球 / 青島金智
（可選） |
|
